パレット回転機 マワール

製品紹介

荷物のパレットへの積み下ろし、あるいは組立作業などでパレットが回転すれば、
作業は能率よく楽にできます。

  • ズラリ機種豊富!

    ズラリ機種豊富!

  • マワール

    作業に合わせてお選び
    ください

  • マワール

    パレット回転=作業者
    らくらく

  • マワール

    パレットじか置き=作業
    者うろうろ



  • 荷物の積込み

    荷物の積込み

  • 組立作業に

    組立作業に

  • リフターに取付

    リフターに取付

  • 塗装作業に

    塗装作業に

  • 溶接作業に

    溶接作業に

  • ドラムの積み降ろし

    ドラムの積み降ろし




サイズ 外径
mm
内径
mm
高さ
mm
自重
kg
耐荷重 kg
エコノミー
PTE
ピンク
軽荷重用
PTL
オレンジ
中荷重用
PTM
重荷重用
PTH
ホワイト
耐水・冷凍用
ステンレス PTS
自重 耐荷重
60 600 520 55 10.6   700 1000   11.8 500
80 800 720 55 14.0 500 800 1300   15.3 600
100 1000 920 55 17.8 700 1000 1600 2700 19.4 800
120 1200 1120 55 21.5 900 1200 2000 2800 23.4 1000
135 1350 1250 65 37.6   1600 2400 3000
160 1600 150 65 44.0   2000   3400

注)ご用命に際しては型式とサイズをご指定ください。 例 PTE-80、PTM-100
  平坦な床面でご使用ください。マワール上面にかかる荷重は平均させてください。

オプション

  • ■PT回転ストッパー標準型(360度)

    PT回転ストッパー標準型(360度)
    製品の特長

    回転ストッパー 回転させたくないときに…。
    注)マワールに取付穴加工が必要です。


    回転ストッパー

  • ■PT回転無ストッパー90度型

    90度型 手動式

    90度型 手動式
    テーブルでのご使用に。

    90度型足踏 ペダル式

    90度型足踏 ペダル式
    フロアー直置きで。

    「90度割り出しリング」を被せます。

    「90度割り出しリング」を被せます。


  • ■取付用座金

    取付用座金

    溶接せずに取り付けるための座金です。鉄板、合板、
    コンベヤ、台車、リフターの取り付けに便利です。

    取付用座金

  • ■滑り止め防止テープ

    滑り止め防止テープ

    プラスチックバレと積載時の滑りを防止します。

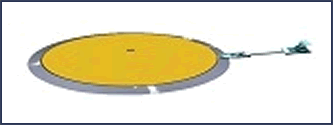

マワール ハンドパレット トラック用

マワール ハンドパレット トラック用

荷物のパレットへの積込み荷降ろし作業にパレットが回転すれば作業は能率よく楽にできます。
フォークリフト用で実績のあるマワールにハンドパレット トラック用が加わりました。



製品の特長

製品の特長

360度どこからでもパレットを置く事ができます。

形式:PTU-110
最大積載荷重:1000kg
テーブル直径:φ1100mm
外形:φ1256mm
テーブル高さ:約28m
自重:約110kg



移動時専用台者(納入時付属品)

移動時専用台者

機体中心を吊り上げ、移動が行えます。
置き場所を変えるときにご使用下さい。



オプション

オプション

積載重量が500kg以上の場合にお奨めします。
よりスムーズに楽になります。
(進入は1箇所に限定されます。)
